一、設備設計條件

1、料液條件

物料名稱：            二氧化硅

初水分：              約50-60%

終水分：              ≤5%

水份蒸發量：          15kg/h

料液溫度：            常溫

2、工藝條件

霧化方式：            離心式

霧滴與熱空氣接觸方式：并流式

進風溫度:              250-260℃

出風溫度:              120-130℃

系統材質要求：        物料接觸部分采用SUS304

3、設計氣象條件

大氣壓力:              標準大氣壓

環境溫度：            20℃

相對濕度：            80%

4、公用工程

4.1、電源

動力電源：            380V，3相，50HZ

總功率：              50.5kw

4.2、壓縮空氣

壓力：                0.6 MPa

用量：                0.5m3/min

二、系統描述（單臺）

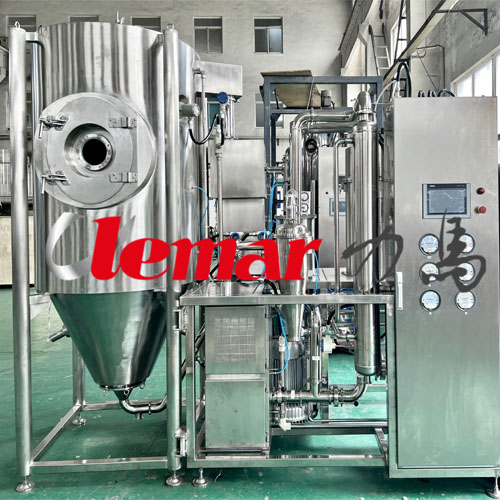

初選型：              LPG-15型噴霧干燥機組

加熱系統：            電加熱

細粉捕集系統：        主塔+旋風分離器+脈沖布袋除塵器

介質循環系統：        送引風機開式循環

空氣過濾系統：        初、中效空氣過濾器

供料系統：            供料泵可調供料

控制系統：            人機界面，數顯式儀表顯示溫度、壓力、壓差，觸摸屏動畫顯示工作流程，各參數集中設定，PLC模糊技術自動跟蹤控制變量參數等等。
